TBB无功功率就地补偿装置

时间:2011-09-27 17:31:40 点击:

一、使用范围

TBB系列高压无功功率集中补偿装置主要用于6~35kV系统中,用以补偿系统无功功率,提高功率因数,调整电网电压,降低线路损耗,改善供电质量,提高供配电设备的使用效率。可广泛应用于冶金、矿山、建材、石油、化工、市政等行业的三相交流电力系统中。

二、性能特点

采用优质高压电力电容器,具有可靠性高、寿命长、损耗小、运行温升低、故障率低等特点,电容器内置或外置放电元件,保证装置在脱离电网后,5分钟内将残压降至50V以下。

采用高压喷逐式熔断器作为单台电容器的短路保护,确保设备安全运行。

配置电抗率为1%-12%的串联电抗器,可限制合闸涌流和抑制3次及以上谐波。电抗率大小视用户要求配置。

视补偿容量的大小,可采用单星形或双星形接线方式,保护方式主要有中性点不平衡电流保护、开口三角电压保护、电压差动保护等。

三、使用环境

环境温度:最低温度-20℃,最高温度40℃

相对湿度:不超过85%,无凝露

海拔高度:不超过1000米(1000米以上特殊设计)

安装地点:户内安装使用,垂直倾斜度不超过5度,无火灾、爆炸危险、导电尘埃、腐蚀气体及剧烈震动的场所

供电电源符合国家标准规定,没有较强的谐波分量

四、型号说明

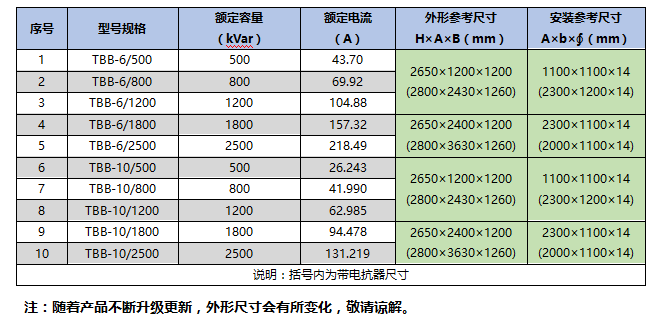

五、主要规格型号
