一、概述
KYN28-12型(GZS1)户内金属铠装中置移开式开关设备（以下简称开关柜）系三相交流50HZ的户内成套配电装置，用于接受和分配3-12KV的网络电能，并对电路实行控制、保护和监测。
二、性能特点
◆完全金属铠装组装式结构，组合方案广。
◆ 柜体选用进口的敷铝锌薄钢板，经CNC机床加工。采用先进的多重折边工艺，用拉铆螺母和高强度螺栓连接，其精度高、搞腐蚀、强度高及零件通用性强等。
◆可配装ZN63A-12系列或VD4系列真空断路器，适用性广，可靠性高，实现长年免维护。
◆手车设工作和实验位置，各位置均有定位和显示装置，安全可靠。
◆由专用运载车运送手车，操作灵活轻便。
◆可靠的联锁装置，完全满足“五防”要求。
◆各高压室均有泄压通道，确保人身安全。
◆柜门装有观察框，可观察室内元件工作状态。
三、使用环境
◆周围空气温度：最高温+40℃，最低温度-20℃。
◆湿度条件：日平均相对湿度：≤95%，月平均相对湿度：≤90%。
◆海拔高度：2000m及以下。
◆地震列度：不超过8度。
◆水蒸气压力：日平均值不超过2.2kpa，月平均水值不超过1.8kpa。
◆周围环境：无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
四、符合标准
◆GB3906（3-35KV交流金属封闭开关设备）。
◆GB/T11022（高压开关设备和控制设备标准的共用技术要求）。
◆IEC60298（额定电压1KV以上50KV以下交流金属封闭开关设备和控制设备），DL/404（户内交流高压开关柜订货技术条件）。

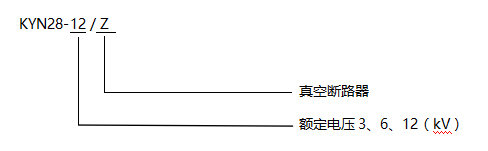

五、 型号说明

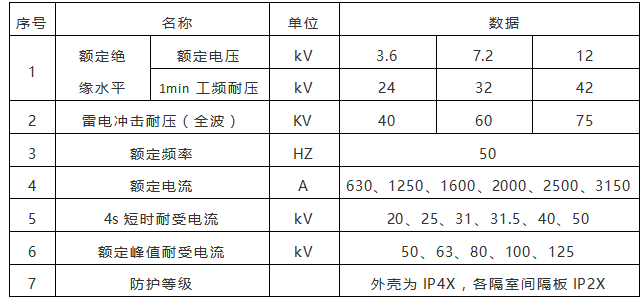

六、 主要技术参数

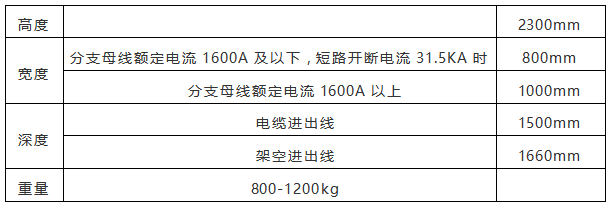

七、 外形尺寸
八、安装要求
◆电器室的高度：≥4500mm
◆柜后距墙距离：≥1500mm
◆基础构架的平面度：≤1mm/㎡
◆基础预埋槽钢高出地面部分不得超过3mm
◆可用螺栓或焊接方式固定在基础上
◆开关柜操作走廊宽度（单列）：≥2500mm，双列（面对面）≥3000mm
九、订货须知
订货时用户需提供下列资料：
◆主接线方案编号及单线系统图；开关柜排列图、平面布置图（或并柜图）；
◆二次回路接线原理图、端子排列图;
◆开关柜主要元器件的型号、规格、数量；
◆操作电源的类型，特殊器件请提供厂家及相应技术资料；
◆主母线的规格、材质，柜体颜色等；
◆进出线方式（包括高压短接柜与高压电动机起动等装置）
◆需要母线桥时，提供跨距和高度尺寸；
◆开关柜使用在特殊条件时应在订货时提出。
