一、适用范围
GZDW系列直流屏是根据电力系统的需要而设计生产的新一代智能型直流屏,是目前变配电系统必不可少的直流电源系统。现已广泛应用于10kV系统的变电站及开闭所,作为控制、信号、事故照明等负荷的正常与事故情况下的直流供电,可实现无人值守,能满足大、中、小型发电厂、变电站及各行业对直流电源的需求。
二、性能特点
◆采用高频开关源技术、模块化设计、N+1热备份
◆电压输入范围宽,电网适应性强
◆充电模块可带点插拔,维护方便快捷
◆有可靠的防雷及电气绝缘防护措施,确保系统和人身安全
◆采用大屏幕触摸屏或液晶屏,实现全中文实时显示及操作,通过点击触摸屏(或按键盘)进行系统参数查询、设置,人机界面友好,操作简单方便
◆监控系统可自动完成对电池电压、充放电电流及温度补偿的精确管理,确保电池工作在最佳状态,确保电池使用寿命
◆可支持双组电池巡检;实时监测蓄电池端电压、充放电电流,精确控制蓄电池的均充和浮充,具有电池过欠压告警、电池过温告警及过充保护等功能
◆系统具有对蓄电池温度补偿的管理功能
◆可支持两端母线绝缘之路检测
◆可采用一套监控系统管理双组蓄电池组、双组充电装置、母线分段,实现双组电池独立充电管理
◆主监控提供RS232/RS485接口,内置CDT\MODBUS等多种通讯协议,方便接入自动化系统,方便组网,轻松实现“四遥”及无人值守
三、使用环境
◆环境温度:最低温度-10℃,最高温度40℃
◆相对湿度:不超过85%,无凝露
◆海拔高度:不超过2000米(2000米以上特殊设计)
◆安装地点:户内安装使用,垂直倾斜度不超过5度,无火灾、爆炸危险、导电尘埃、腐蚀气体及剧烈震动的场所
注:其它特殊使用环境的请在订货时详细说明

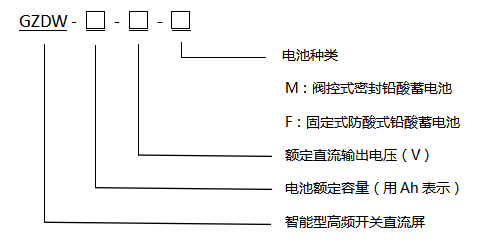

四、型号说明

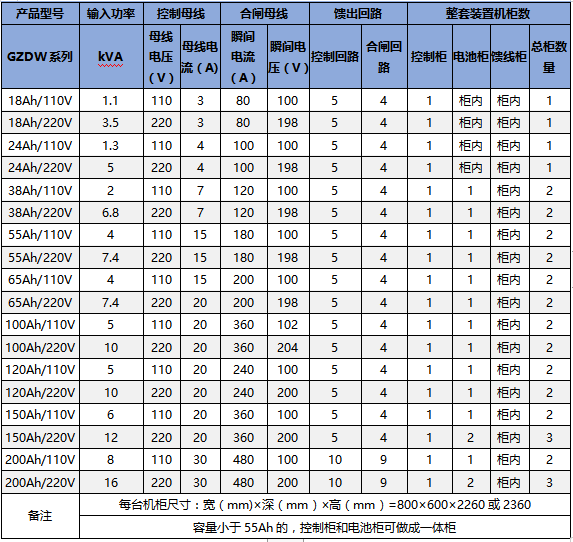

五、主要规格型号
