一、产品概述
NDQ系列液体电阻液体电阻软起动器是为改善大中型绕线式交流异步电动机的起动性能而研制的新型起动器，克服了频敏电阻起动器冲击电流大、难起动和操作不便等问题,适用于建材、冶金、化工、矿山等工业部门的球磨机、空压机、破碎机、大型风机、大型水泵等电动机的重载起动，是频敏起动器和金属电阻起动器的理想替代产品。
二、正常工作条件
环境温度上限不超过50℃，下限不低于-5℃；
相对湿度不超过85%；海拨高度不超过2000M；
应放置室内无剧烈振动及冲击且垂直倾斜度不超过5°,没有火灾及爆炸危险的场合；
不允许有导电尘埃及腐蚀性气体；
电源采用三相四线 380/220V 20A,且电压波动必须保证在额定电压的±15％范围内。
注：1）环境温度长期低于0℃时需加装加热器，用户订货时应 予说明。
2）电源电压等级特殊时需重新设计，用户订货时应予说明。

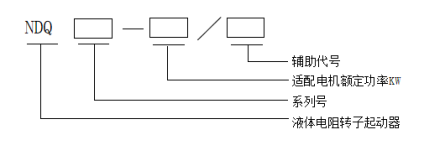

三、型号说明
辅助代号的意义：
无（默认）：普通型
Y：带一次主回路
P：采用可编程序控制器 R:增加辅助加热装置
辅助代号可以组合使用。仅0.4系列可以配低压电机一次回路。环境温度长期低于0℃时需配电加热功能。PLC可以根据需要使用。
四、工作原理
本起动器通过机械传动装置使导电液体中两平行极板的距离逐渐减小直至为零,使串入电机转子回路中的电阻值由最大逐渐平滑减小为零，使电动机转速逐渐平滑达到额定转速。从而实现绕线式大中型电动机的重载平滑起动。
五、技术特点
1、起动电流小且恒定，对电网无冲击；起动电流不大于额定电流的1.3倍，因此可以降低电机重载起动对变压器容量的要求，减少一次性投资；
2、平滑起动，减少对机械设备的冲击，可延长机械设备及电机寿命30%左右；
3、热容量大，可连续起动5～10次；
4、低电压仍可起动，只要电网电压能保证电机正常运行，就能保证顺利起动；
5、结构简单，维护方便，可靠性优于频敏、油浸式变阻器。

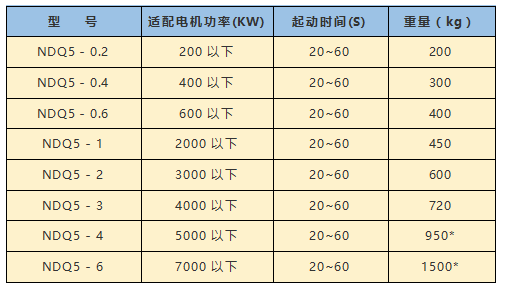

六、主要规格型号
注：（1）更大容量电机用起动器结构形式根据用户要求另行设计制作。
（2）对于配断路器的型号，带*数据取另外数值。
不同的负载类型，其负载的转动惯量有很大差异，电动机的起动时间以及起动过程均有不同。
