NKMV高压固态软起动柜

时间:2017-09-04 16:15:24 点击:


一、产品概述

NKMV高压固态软起动器是由多个晶闸管串并联而成,通过控制晶闸管的触发角来控制输出电压的大小,满足电机起动过程中不同的电流及电压要求。在电机起动过程中,NKMV高压固态软起动器按照预先设定的起动曲线,增加电机的端电压,使电机平滑加速,从而减少了电机起动时对电网、电机本身及电机负载的电气及机械冲击。当电机达到正常转速后,旁路开关接通,电机起动完毕。此后,NKMV软起动器脱开电机运行,用户可根据需要对软起动参数进行设置,继续保护电机

二、使用环境条件

◆环境温度上限不超过60℃(24小时平均温度不超过45℃),下限不低于-15℃;

◆相对湿度不超过95%;海拔高度不超过1000m,超过1000m要降低容量使用;

◆应放置在室内,无剧烈振动及冲击,没有火灾及爆炸危险的场合;

◆不允许有导电尘埃及腐蚀性气体

三、主要用途及适用范围

NKMV高压固态软起动器主要应用于各种大中型高压电动机的降压软起动。

适用范围:

◆电压范围:AC3.0-15KV;

◆功率范围:200KW-10000KW;

◆频    率:  50Hz/60Hz±2 Hz;

◆相    序:  在输入相序和输出相序完全相同的情况下工作;

◆电机类型:三相高压异步电动机(鼠笼型)、同步电动机。

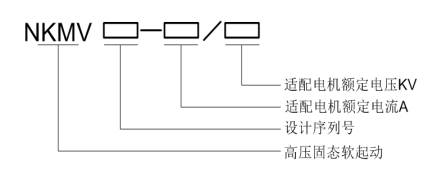

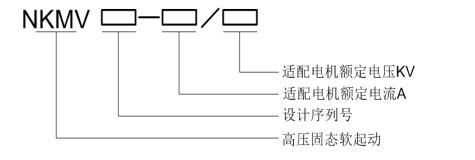

、型号说明


     如:电机额定电流为50A、额定电压10KV,设备型号为NKMV-50/10.

、控制原理

本装置通过改变晶闸管的触发角,使得其输出电压改变,从而降低电机起动时的端电压和起动电流,使电动机转速逐渐平滑增加至额定转速,从而实现大中型电动机的软起动。

、设备选型

    6KV高压软起动设备型号如下表1所示


注:以上设备型号为主要型号分类,设备具体型号根据用户提供的电机型号确定,柜体尺寸和颜色可根据用户要求订做。我公司还可以根据用户的特殊要求进行设计(如海拔高、空气盐碱度大等)。

    10KV高压软起动设备型号如下表2所示


注:以上设备型号为主要型号分类,设备具体型号根据用户提供的电机型号确定,柜体尺寸和颜色可根据用户要求订做。我公司还可以根据用户的特殊要求进行设计(如海拔高、空气盐碱度大等)。
