一、概述
TBBA系列高压无功功率自动补偿成套装置适用于石化、冶金、钢铁、机械、建材、交通、化工等行业6kV、106kV电力系统。在配电线路中作系统无功功率的自动补偿装置,系统对6kV、10kV母线进行自动跟踪投切,稳定网络电压和线路功率因数,以减少配电系统和变压器的损耗,提高电网供电质量。
TBBA系列高压无功功率自动补偿成套装置由若干自动补偿柜组成。每组自动补偿柜内含真空接触器或断路器、电压互感器、电流互感器、控涌流或控谐波的干式空芯(或干式铁芯)电抗器、电力电容器及相应控制、保护器件,一般为组装在一个柜体内的一体化装置。
二、性能特点
◆采用优质全膜介质、延伸箔及无焊接连接高压电力电容器,具有极高占空系数
○介电损耗点(0.07W/kVar)
○高规格的壳体破裂曲线,提供更高的安全性能
○电容值随温度变化小
○可以承受10kA故障电流
○卓越的电气性能以及可靠性
○符合环保要求,Edison®ST绝缘油对健康和环境无危害
◆采用先进的电容自动投切装置,可靠性高,抗干扰能力强,自动化程度高,操作方便;并具有强大的显示功能及全面的统计功能,具备自动控制、语音提示控制、手动控制、远程控制等多种工作方式供用户选择
◆具有谐振检测、谐波过负荷保护
◆系统可分别采用电压、无功功率或时间自动投切
◆采用专用高压真空断路器或真空接触器作为投切开关,分断能力强,无电弧重燃。分组数为六路以下,可根据总补偿容量灵活分组。
◆系统具有过呀、欠压、缺相、过电流保护
◆系统串接电抗器,抑制合闸涌流,抑制谐波
◆装置的电容器采用单台高电压并联电容器组成电容器补偿柜,与开关控制柜一起装于户内。当采用集合式并联电容器和干式空芯串联电抗器时,建议将电容器组放于户外,开关控制柜放于控制室内,通过电缆将开关控制柜与电容器组相联。
◆针对用户的实际工矿设计最优补偿方案
三、使用环境
◆环境温度:最低温度-25℃,最高温度40℃;24小时内平均温度不超过35℃
◆贮存温度:-35℃~70℃,在极限之下不施加激励量,装置不出现不可逆变化,温度恢复后,装置应能正常工作
◆相对湿度:不超过85%,无凝露
◆大气压力:80~110kPa
◆海拔高度:不超过2000米(2000米以上特殊设计)
◆安装地点:户内安装使用,垂直倾斜度不超过5度,无火灾,爆炸危险、导电尘埃、腐蚀气体及激烈震动的场所
注:其它特殊使用环境的请在订货时详细说明。

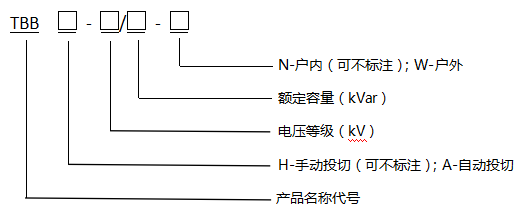

四、型号说明
