DTSC低压动态补偿滤波装置

时间:2011-09-27 17:24:44 点击:

一、概述

DTSC系列低压动态补偿滤波装置采用大功率无触点投切开关或电容投切专用接触器,根据电网电压电流及无功功率情况,由控制器实时进行动态分析、过零判断,实现快速无冲击地投入并联电容器组,以补偿电网无功功率,达到节能降损的目的。

二、适用范围

   DTSC系列低压动态补偿滤波装置适用于380/220V、50Hz三相四线制配电系统,如冶金、机械、矿山、建材、石油、化工、市政等行业中负载变化较快的工况。在负载变化较大的系统中,其无功补偿所需的补偿量也是变量,如焊机、轧机等,传统的固定式无功补偿装置已无法满足此类系统的补偿需求,DTSC即为专门针对这类系统设计,可以根据负载变化自动跟踪,实时补偿,使系统的功率因数始终保持在最佳点。

三、工作原理

   低压动态补偿由先进的无功功率补偿控制器实时检测系统的功率因数,计算所需的补偿量,控制电容器支路或滤波支路的投切,有效地控制无功电流和谐波电流,投切开关可选用接触器或晶闸管无触点开关,其中晶闸管无触点开关采用过零投入、过零切除的先进技术,可有效地抑制投切浪涌,延长电容器的使用寿命。各投切支路可根据负载变化情况进行分组,一般可采用1:1:1……,或1:2:4:8等多种分组方式,以实现精确的补偿和消除谐波。

四、性能特点

1、选用先进的功率因数控制器;

2、可编程控制投切;

3、小于40ms响应时间;

4、分级精确、无投切震荡;

5、无触点开关(根据情况可选有触点开关);

6、无冲击、无浪涌投切;

7、灵活分组,灵活投切。

控制物理量为无功功率:即电网缺多少无功,控制器控制投入相应的电容器组补偿等量的无功功率,从而实现最佳补偿。

单向补偿和三相补偿混合控制:由于三相负荷的分散性造成三相电流的不平衡,各相功率因数同样不平衡,有时误差很大,控制器可根据实际情况,进行单相投补或三相同时投补。

完善的保护功能:包括过压、欠压、失压、过流、缺相、短路、谐波保护等安全保护功能,使产品具有极高的安全可靠性。

智能化管理:系统提供智能化管理,可自动保存电网运行的各种数据如三相电压、三相电流、三相功率因数、有功电能、无功电能、电容投切时间及次数,并可打印各种数据。

五、 环境条件

      ◆环境温度:-40℃—+50℃

      ◆海拔高度:不超过2000米

      ◆相对湿度:<95%(+25℃)

      ◆最高工作电压:不超过额定电压的110%

      ◆最大工作电流:不超过额定电流的1.3倍

      ◆安装环境:周围介质无爆炸及易燃危险、无足以损坏绝缘及腐蚀金属的气体、无导电尘埃              ◆安装地点:无剧烈振动及颠簸,安装倾斜度<5%

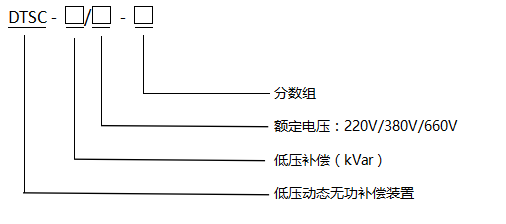

六、型号说明


注:根据实际所需补偿量,电容器分组可以根据分辨率确定,一般分组方式采用111……,也可采用1248等多种方式。

举例说明:

现需补偿量为500kvar,可分十组,采用 111……分组方式,分辨率为50kvar;如果采用1248分组方式,则分辨率为33kvar

七、技术参数

◆额定电压:220V、380V、660V

◆动态响应时间:<40ms;每级容量:30~300kvar

◆功率因数提高到0.95以上,无功功率下降60%以上。

◆具有自放电功能,施加电压断开5分钟后,残留电压降至24V以下。

◆防护等级:IP30
