GGD交流低压配电柜

时间:2019-04-22 16:17:50 点击:

一、 适用范围

    GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户,在交流50 HZ,额定工作电压380V,额定工作电流至3150A的配电系统中,作为动力、照明及配电设备的电能转换,分配与控制之用。

二、 性能特点

   GGD型交流低压配电柜本着安全、经济、合理和可靠等原则设计的新型低压配电柜,产品具有分断能力高、动热稳定性好、电力方案灵活、组合方便、系列性、实用性强、结构新颖和防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

三、使用环境

◆  周围空气温度不高于+40℃不低于-5℃。24h内的平均温度不得高于+35℃。

◆  户内安装使用,使用地点的海拔高度不得超过2000M。

◆  周围空气相对温度在最高温度为+40℃时,不超过50%,在较低温度时允许有较大的相对湿度。(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

◆  设备安装时与垂直面的倾斜度不超过5度。

◆  设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。

注:其它特殊使用环境的请在订货时详细说明。

四、符合标准

      ◆  IEC60439-1《低压成套开关设备和控制设备》

      ◆  GB7251.1-1997《低压成套开关设备和控制设备》

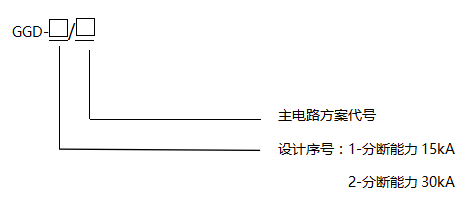

五、型号说明

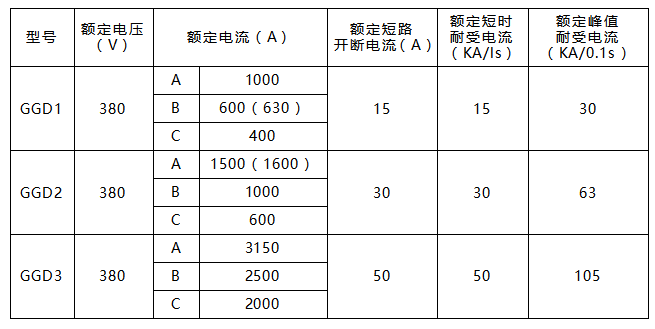

六、主要技术参数

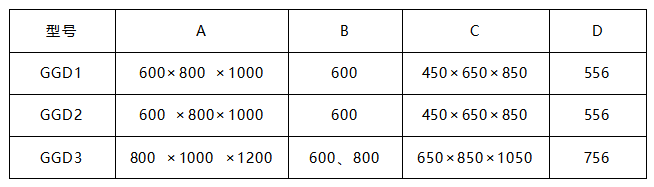

七、外形尺寸


八、订货须知

用户订货应提供如下资料

◆产品的全型号(包括主电路方案号和辅助电路方案号);

◆主电路系统组合的顺序图;

◆辅助电路电气原理图;

◆柜内元器件清单;
