XGN2金属封闭开关柜

时间:2019-04-22 16:21:48 点击:

一、概述

XGN2-12(Z)箱型固定式金属封闭开关设备(以下简称开关柜)主要用于3-10 KV单母线或单母线带旁路系统中作为接受与分配电能的高压成套设备。本产品符合“五防”要求。产品各项指标符合国标GB3906及国际标准IEC298的要求。

二、使用环境

◆  环境温度:上限+40℃,下限-25℃。

◆  海拔高度:2000m及以下。

◆  相对湿度:日平均相对湿度:≤95%,月平均相对湿度:≤90%。

◆  地震列度:不超过8度。

◆  周围环境:无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

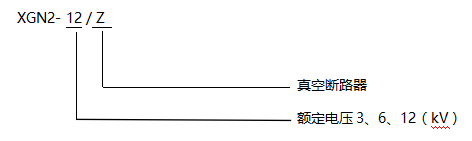

三、型号说明


四、主要技术参数


五、订货须知

订货时用户需提供下列资料:

◆  主接线方案编号及单线系统图;开关柜排列图、平面布置图(或并柜图);

◆  二次回路接线原理图、端子排列图;

◆  开关柜主要元器件的型号、规格、数量;

◆  操作电源的类型,特殊器件请提供厂家及相应技术资料;

◆  主母线的规格、材质,柜体颜色等;

◆  进出线方式(包括高压短接柜与高压电动机起动等装置)

◆  需要母线桥时,提供跨距和高度尺寸;

◆  开关柜使用在特殊条件时应在订货时提出
