一、概述
GCS系列低压抽出式开关柜(以下简称装置)适用发电厂、石油、化工、冶金、纺织、高层建筑等行业配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)HZ、额定工作电压为380(400)、(660),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
二、使用环境
◆ 周围空气环境不高于+40℃,不低于-5℃。24小时内平均温度不得高于+35℃,超过时,需根据实际情况降容运行。
◆ 户内使用,使用地点的海拔高度不得超过2000MM。
◆ 周围空气相对温度在最高温度为+40℃时不超过50%,在较低温度时允许较大的相对湿度如+20℃时为90%,应考虑由于温度的变化可能会偶然产生凝霜的影响。
◆ 装置安装时与垂直面的倾斜度不超过5%,且整组柜列相对平整符合GBJ232-82标准。
◆ 装置应安装在无剧烈振动和冲击以及不足以使电器元件受到不应有的腐蚀的场所。
◆ 用户有特殊要求时,可以与制造厂商解决。
三、符合标准
◆ IEC60439-1低压成套开关和控制设备
◆ GB7251低压成套开关设备
◆ ZBK36001低压抽出成套开关设备

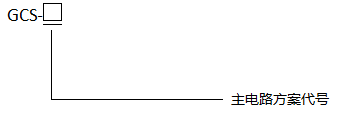

四、型号说明

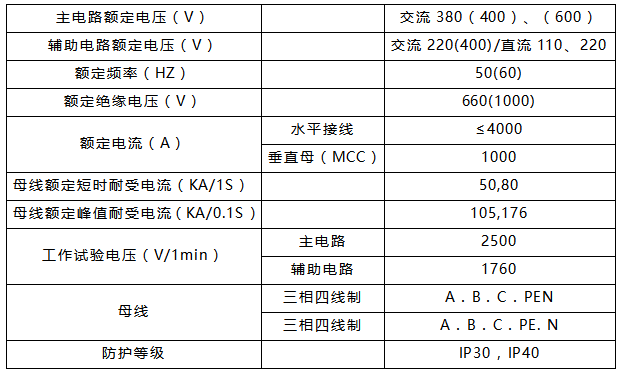

五、主要技术参数
六、订货须知
◆ 产品的全型号包括主电路方案号和辅助电路方案号;
◆ 主回路系统组合顺序图;
◆ 辅助电路电气原理图;
◆ 柜内元器件清单;
◆ 电路中电压、电流和时间等整定参数;
◆ 与产品正常使用不符的其他特殊要求。
