NHFS高压变频软起动装置

时间:2019-05-07 10:27:10 点击:

一、产品概述

 HVFS系列高压变频软起动装置属于“高-高”电压源型变频软起动。由移相变压器、功率单元、控制器、工频切换部分组成。变频软起动装置通过将多个低压功率单元的输出叠加起来得到高压。起动过程根据设定的起动曲线,调节输出频率,在规定时间内将电机带入全速并切换到工频。

  适用于高压大功率笼型异步电动机、高压同步电动机的变频软起动,适用电机功率范围:2MW~100MW。

二、性能特点

起动电流小于1.0倍额定电流,可以多次连续起动

无谐波输入,无谐波输出

独有同期并网算法,并网时无电流二次冲击

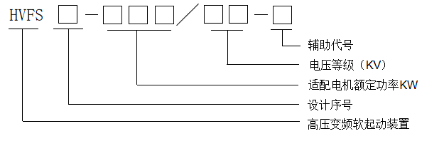

三、型号说明


注:设计序号:系列化改型设计编号

      电压等级:06-6KV 10-10KV

      辅助符号:L-专指轻载起动;H-专指重载起动,默认为轻载起动

      例如:HVFS1-5000/06-L

      表示HVFS高压变频软起动装置适用于电机功率为5000KW,电压6KV的轻载起动。

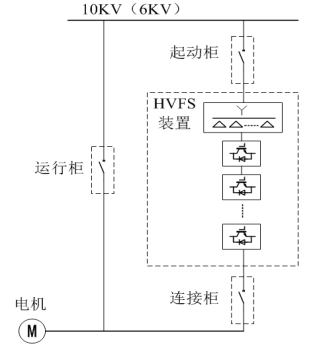

四、典型一次方案




五、HVFS系列高压变频软起动装置选型表
