一、产品概述
为了降低电动机起动时从电网吸收的无功功率,本装置使用无功发生器直接补偿电动机所需的部分无功功率,并且使用降压器降低电动机的端电压,从而大大降低了电网侧的起动电流,一般可以将起动电流控制在电机额定电流的1.5倍以内。
本装置适用于高压大功率异步电动机及异步起动的同步电动机的降补软起动,适用电机功率范围:2MW~50MW。
二、性能特点
1、起动时网侧电流小于1.5倍电机额定电机;
2、最小可达1.0倍电流;
3、电网侧压降小于10%;
4、性能稳定可靠,免维护。

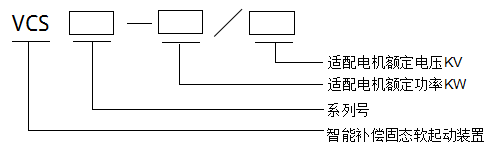

三、型号说明
如:型号VCS-10000/10,适用的电机额定电压为10KV,适用电机功率最大为10000KW。

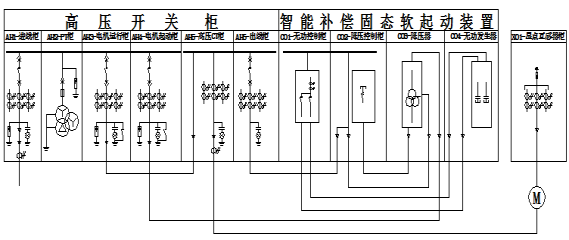

四、典型一次方案

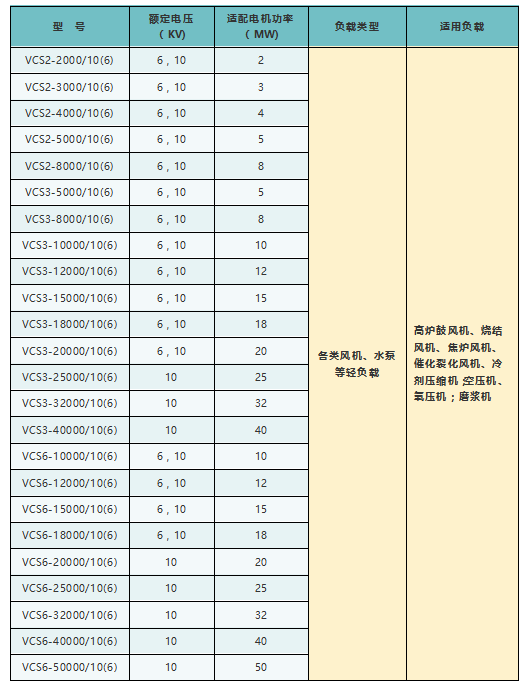

五、VCS系列智能补偿固态软起动装置选型表
